[3D프린팅] 오리지널 디자인 _Cyberpunk Bull 제작기



안녕하세요, 이번에는 직접 디자인한 황소의 출력과 조립하는 과정을 보여드리겠습니다.





귀엽게 잘나왔습니다ㅎㅎ

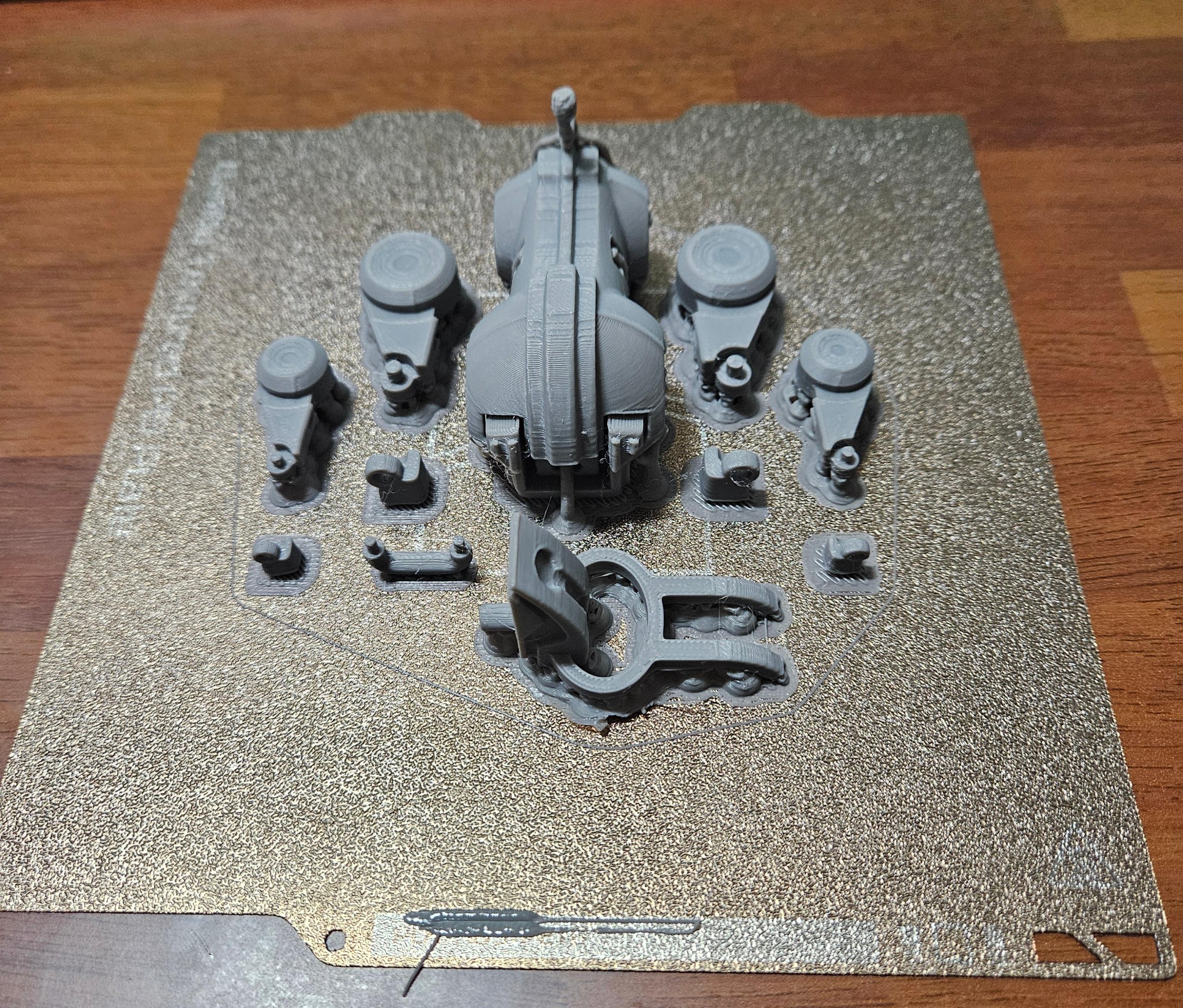

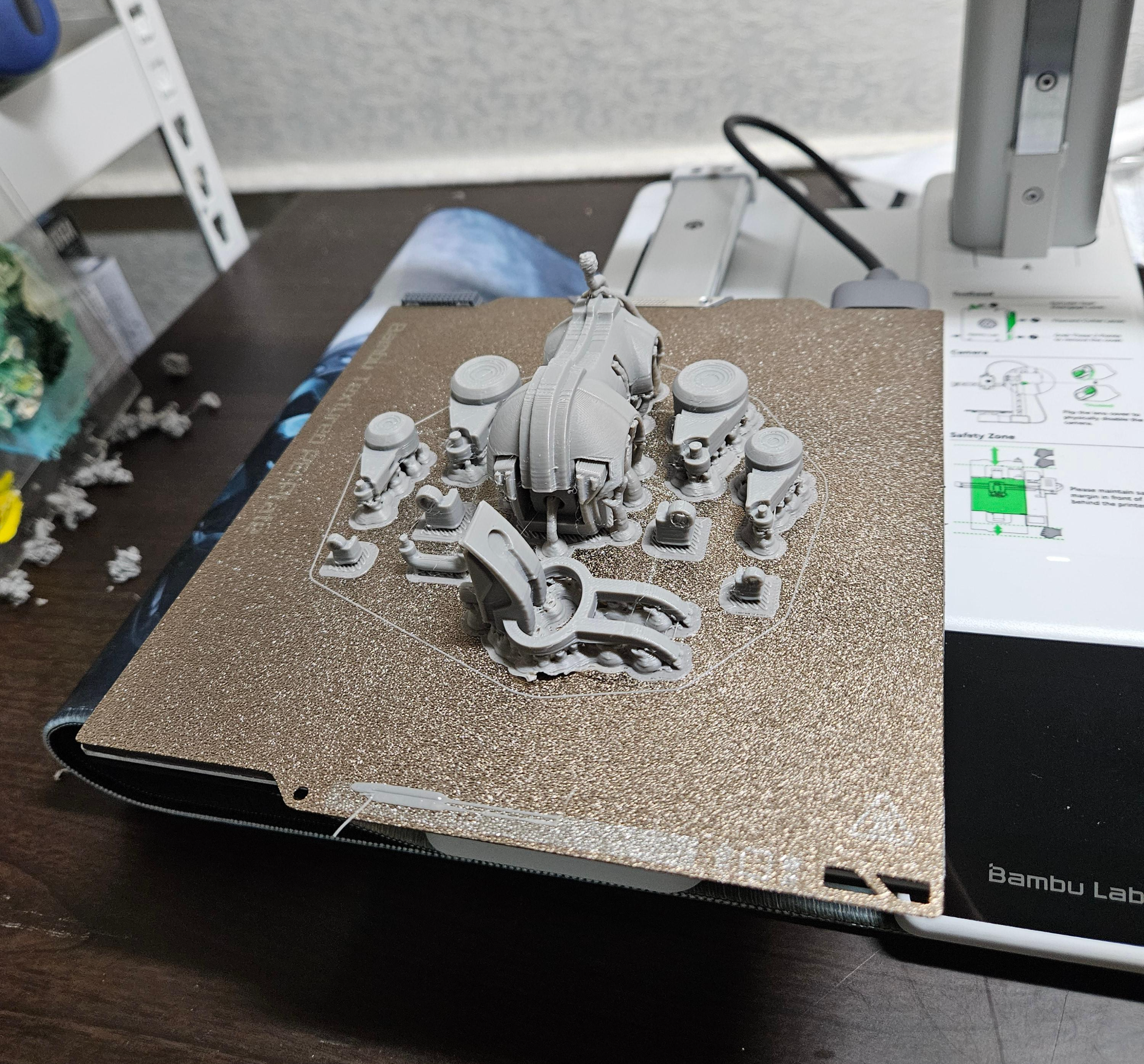

이전에 제작했던 저거노트와 같은 설정값을 사용하여 출력했습니다. 0.4mm 노즐을 사용했고 0.2mm 스탠다드 프리셋에 서포터만 추가해줬습니다. 몸통에서 1mm 혹은 그 이하의 두께를 가진 요소들이 몇가지 있어서 걱정했었는데 생각보다 안정적으로 억까없이 한 번에 출력이 완료된 모습입니다. 슬라이서의 기본 프리셋을 사용해도 생각보다 더 디테일하게 표현되는 것을 보면 3D프린터가 많이 발전했다는 것이 느껴지네요. 곡면의 품질을 보고 뱀부랩 A1 mini를 참 잘 샀다는 생각도 듭니다ㅎㅎ







자세히 보면 FDM방식 특유의 곡면이 계단식으로 표현되는 부분이 몇몇 곳에서 보이는데요, 레이어의 높이를 더 얇게 설정하면 어느정도는 해결됩니다만 완전히 부드러운 곡면을 만드는 것은 거의 불가능하기 때문에 출력 방향을 적절히 설정해주는 것이 중요합니다.

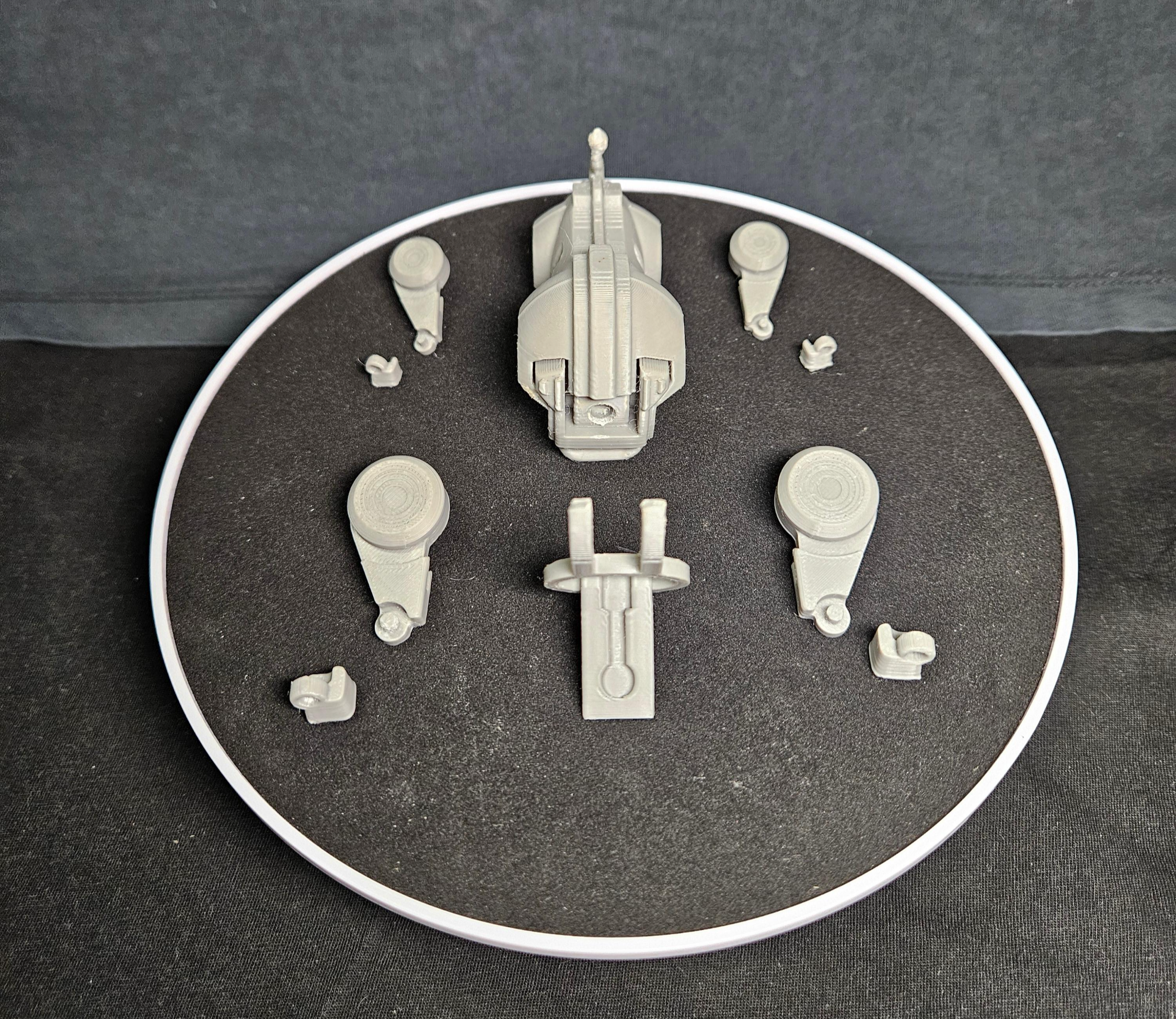

서포터를 제거하고 거친 면을 다듬어준 뒤 조립만 남았습니다. 파츠 수가 많지 않아 후가공은 금방 끝났는데요, 조립 테스트를 하던 중에 공차에 약간의 문제가 있었습니다. 저거노트 때와 마찬가지로 회전을 위한 원기둥 형태의 조인트를 만들었고, 공차도 마찬가지로 0.15mm를 넣어줬습니다. 하지만 출력 방향에서 차이가 있었는지 살짝은 헐겁게 조립이 되었습니다. 저는 오히려 꽉 맞아서 가동이 안될까봐 숫핀을 갈아줄 준비를 하고 있었는데 반대로 숫핀을 보강해야할 상황이 생긴 것이죠 허허.. 프라모델 조립을 많이 해보신 분들은 잘 아시겠지만 파츠의 결합이 헐거울 때는 보강하는 방법이 몇가지 있습니다. 저는 이번에 약간은 야매의 방법이지만 숫핀에 순간접착제로 얇게 코팅하는 방법으로 간단히 문제를 해결했습니다. 다음에는 같은 상황이라면 공차를 더 작게 적용해봐야 겠습니다.

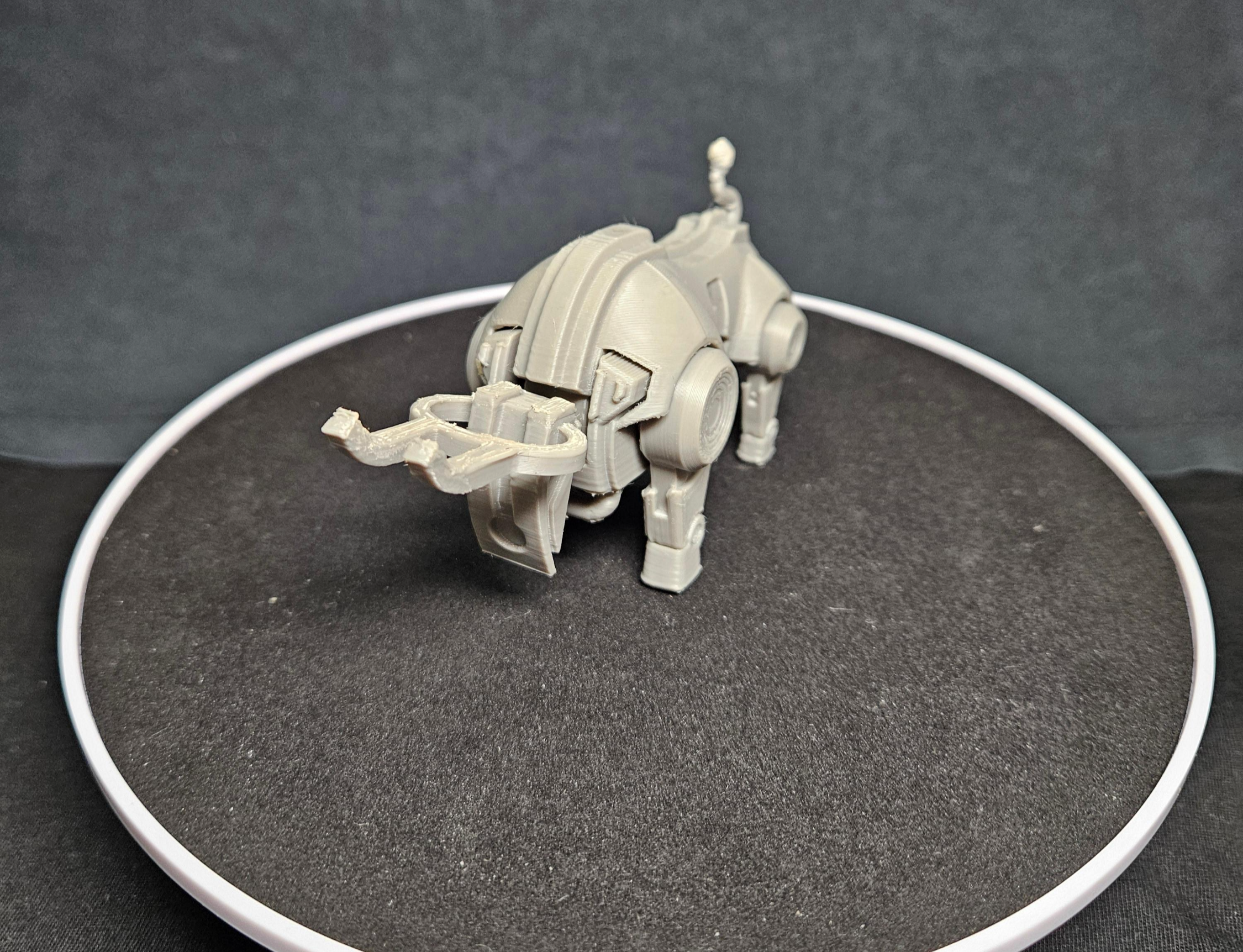

조립을 완료했습니다. 보강 전에는 네 다리가 자유분방하게 흐느적거려서 자립이 조금 어려웠는데요, 다행이 보강이 성공하여 잘 서있는 모습입니다. 고개를 숙이고 돌진을 준비하고 있는 황소의 모습이 잘 표현돼서 마음에 듭니다. 뿔은 스케치를 했을 때보다 조금은 더 길게 만들었기 때문에 확실한 포인트로써 자리하고 있습니다.

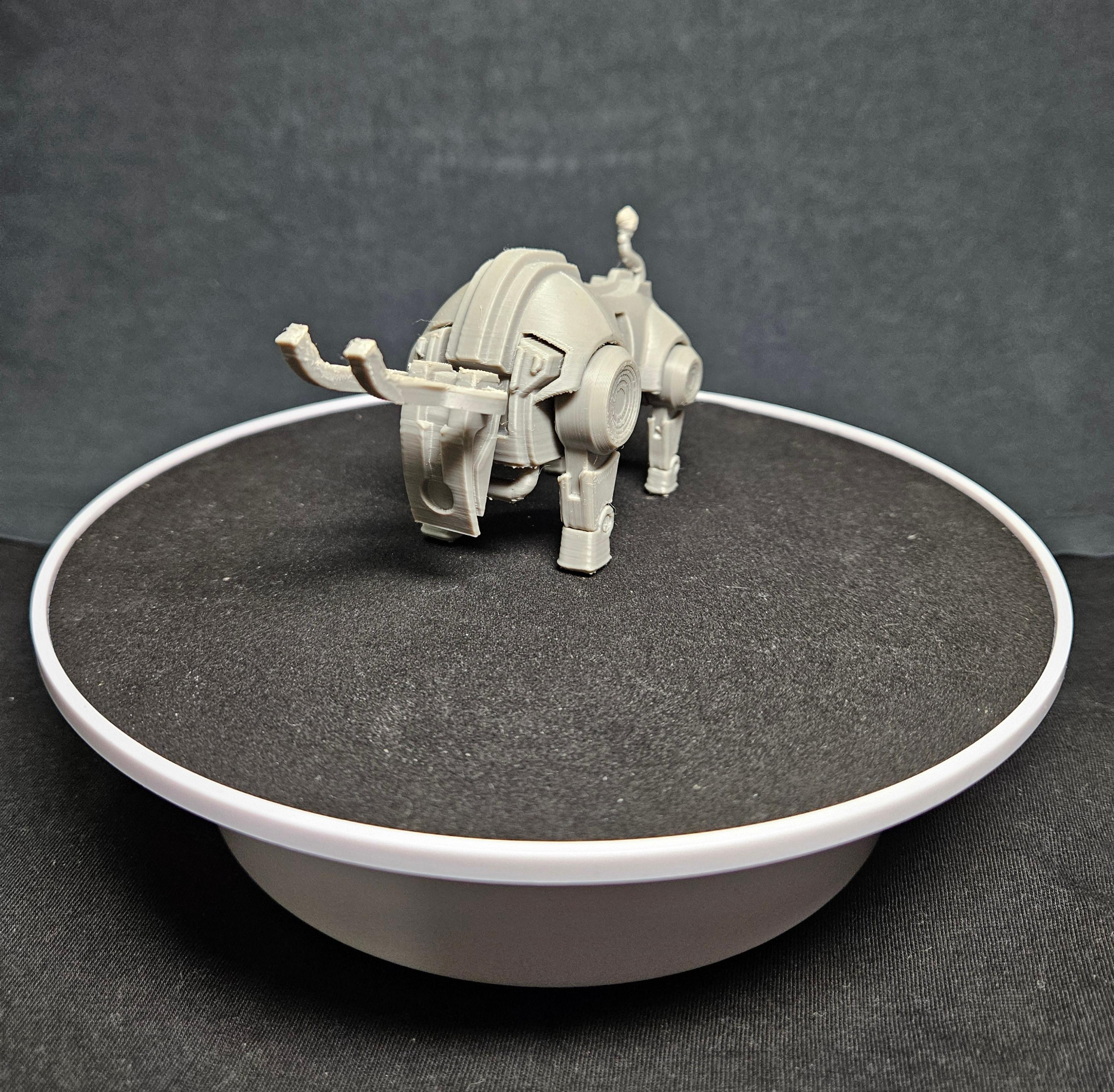

어깨 정면의 덕트 디테일을 보면 두께가 상당히 얇습니다. 1mm가 조금 안되는 두께였기 때문에 출력이 잘 될지 걱정했는데 단독으로 출력했다면 어려웠겠지만 부피감있는 개체의 장식적인 요소로써는 문제가 없는 것을 확인할 수 있었습니다.







측면에서 본 모습입니다. 다리에서 어깨에 해당하는 부분의 곡면이 약간은 거칠게 표현되어 아쉬운 감이 있지만 몸통의 전체적인 곡면은 부드럽게 잘 나와 이정도면 나쁘지 않은 결과라고 생각합니다. 추가로 몸통에 갈비뼈의 느낌을 주는 파이프 구조가 디테일을 살려주기 때문에 자칫 심심해질 수 있는 면을 잘 해결해줬습니다.

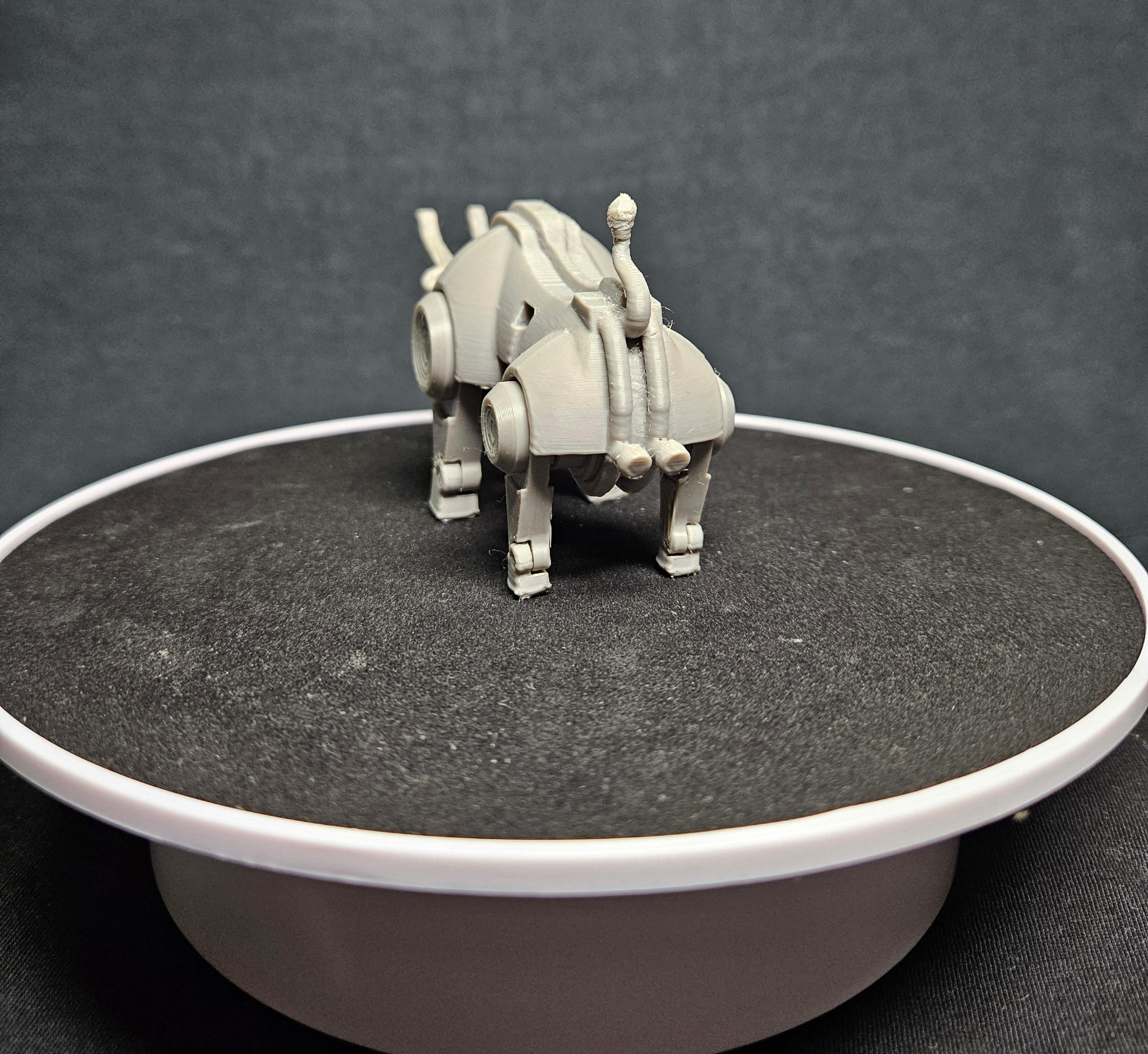

뒷면에서는 아쉬운 부분이 몇몇 있었는데요, 가장 큰 부분은 꼬리입니다. 꼬리의 끝이 매끈한 물방울 모양으로 올라와야 하는데 말이죠.. 압출량에 문제가 있었는지 무언가의 필라멘트 덩어리로 나왔었습니다. 사진에서의 모습은 열심히 갈아내어 모양을 잡아준 모습인데요, 모델링 상의 물방울 모양이 안나와서 조금 슬펐습니다...허허 다른 한가지는 엉덩이 부분의 배기 머플러라고 칭했던 부분입니다. 모델링과 랜더링 과정에서는 적당한 크기라고 생각했는데 막상 출력해보니 생각보다 작아보여서 더 컸다면 더 잘 어울렸을 것 같습니다.

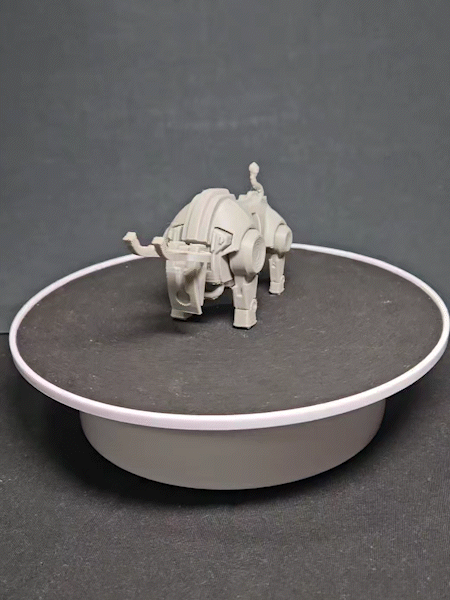

다리의 가동 기믹을 만들었으니 포즈 한 번 잡아봐야겠죠. 달려나가기 전에 다리를 땅에 구르는 액션을 표현해봤습니다. 저거노트 때처럼의 박력까지는 아니지만 가만히 서있는 것보다는 확실히 생동감이 느껴네요ㅎㅎ 다리가 크게 움직이지는 못하기 때문에 포징은 이정도로 만족입니다.







이렇게 두번째 작품인 Cyberpunk Bull의 제작이 마무리됐습니다. 이번 제작은 총 2일이 소요되었네요. 스케치할 때부터 어떻게 모델링할지를 고민하면서 디자인하기도 했고, 제가 좋아하는 요소를 가득 넣어 만들었기 때문에 빠르게 진행하면서도 즐겁게 만들 수 있었습니다.



다음에도 재미있는 작품 가지고 오겠습니다. 감사합니다!
