안녕하세요, 이번 시간이 메인입니다! 스팀펑크 심장의 기믹과 렌더링을 공유드리겠습니다.

빠르게 시작해보죠~



가보겠습니다~







지난번에 소개해드린 모든 요소를 결합했습니다. 심장의 형태를 베이스로 하고 있기 때문에 곡면이 주를 이루고 있는 형상입니다.

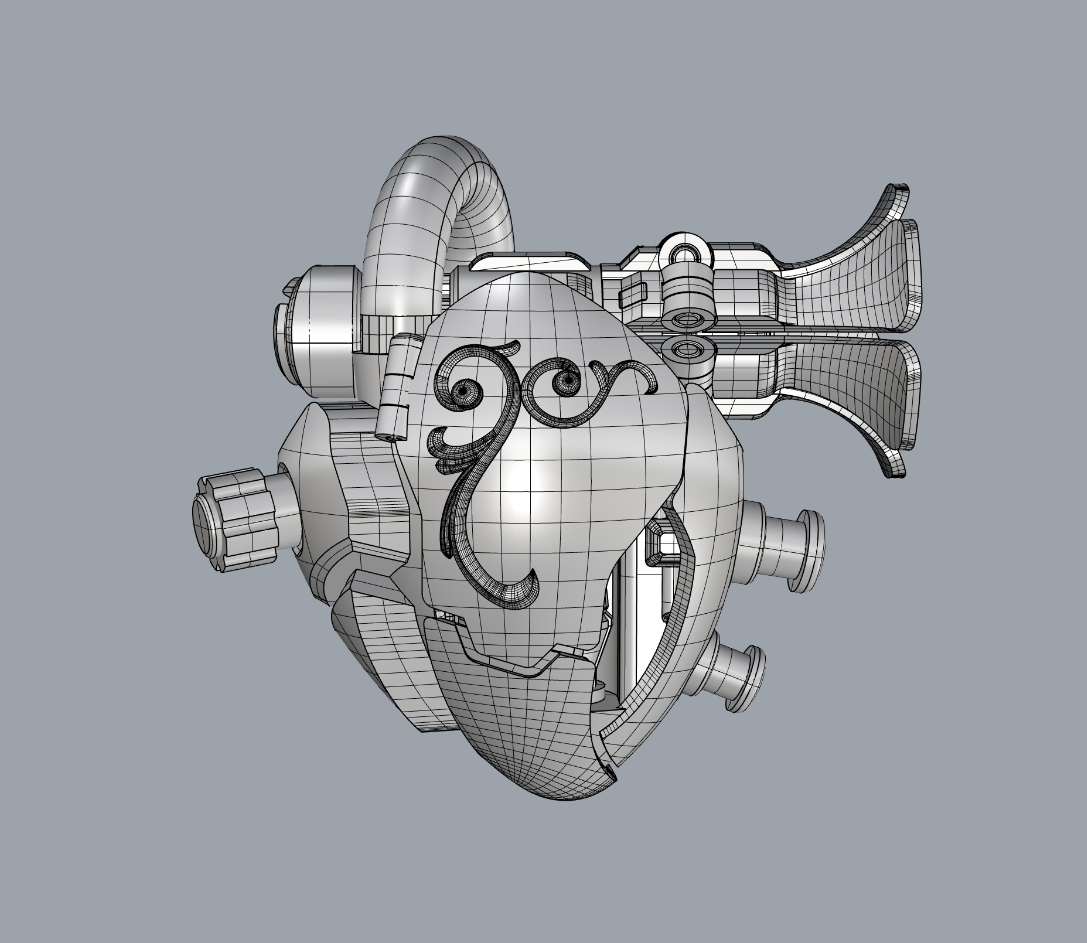

측면에서 보면 나팔과 뒤에 결합되는 기둥이 꽤 긴 편입니다. 그 중에서도 나팔이 심장의 중심에서 돌출되는 부분이 길기 때문에 무게 중심을 맞추기 위해 반대편에 해당하는 후면에 부피가 큰 파츠를 배치했고, 추가로 돌출되는 톱니바퀴 형태의 밸브로 시각적인 중심도 맞춰줬습니다.







나팔과 연결되는 기둥은 상단의 파이프가 만드는 공간의 사이로 통과하는 모습인데요, 이것으로 파이프는 Z축의 확장과 내장 파츠를 포장해주는 구조에 더해 다양한 파트를 시각적으로 연결하는 역할도 해줍니다.

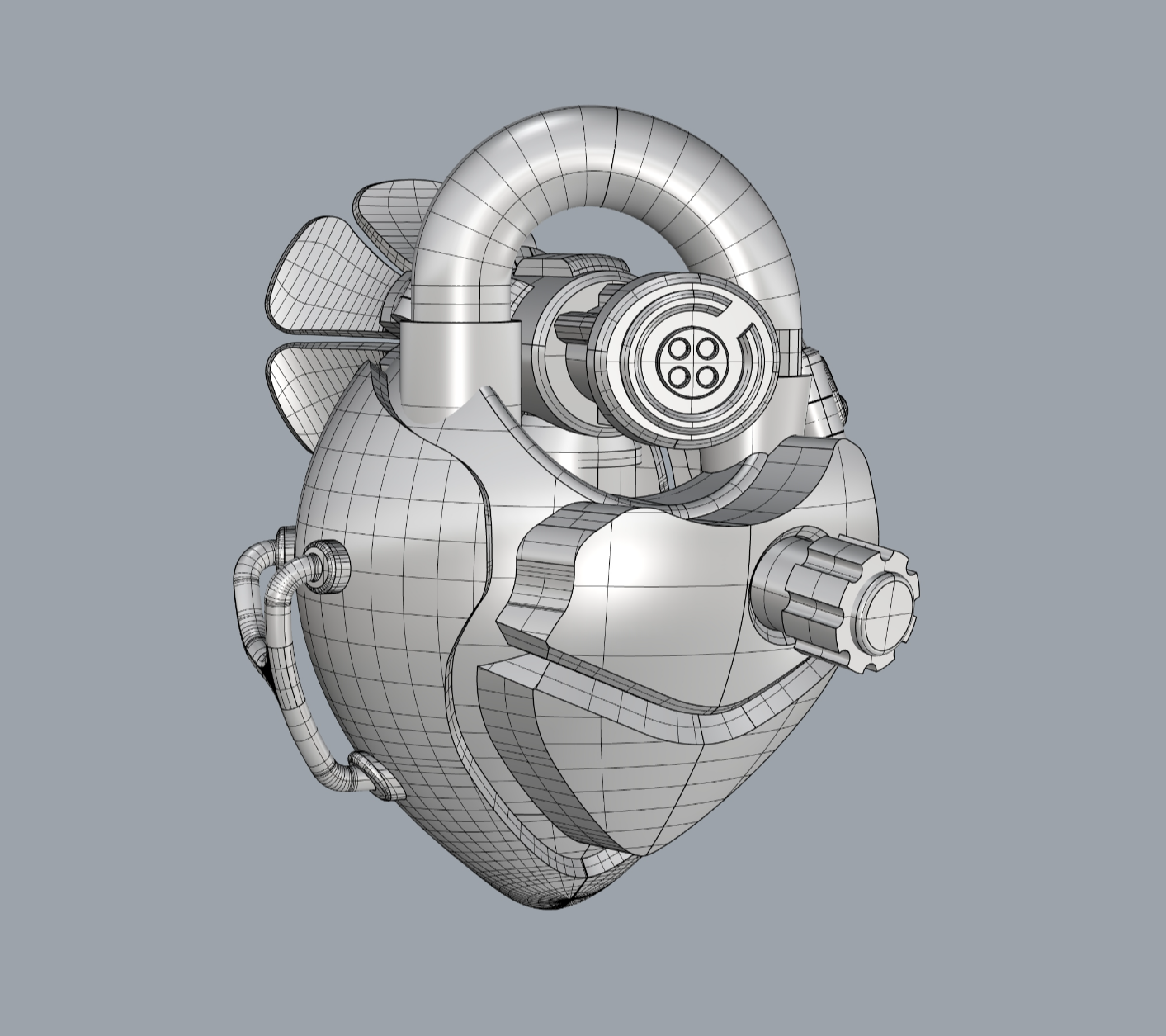

반대의 측면에는 넓은 면을 분할하며 기계적인 요소를 추가해주는 다중 파이프 구조를 넣어줬고, 나팔 기둥 끝의 플러그는 사선으로 꺾여있어 톱니바퀴 형상의 벨브와 다른 방향을 바라보게 하면서 다양한 뷰에서 각각 다른 형태를 볼 수 있게 디자인했습니다.







정면에서 본 모습입니다. 중심선을 가상으로 그었을때 나팔과 밸브는 다른 축을 가지고 있습니다. 이것 또한 플러그와 톱니바퀴처럼 시각적 재미를 위해 의도적으로 축을 틀어줬습니다.

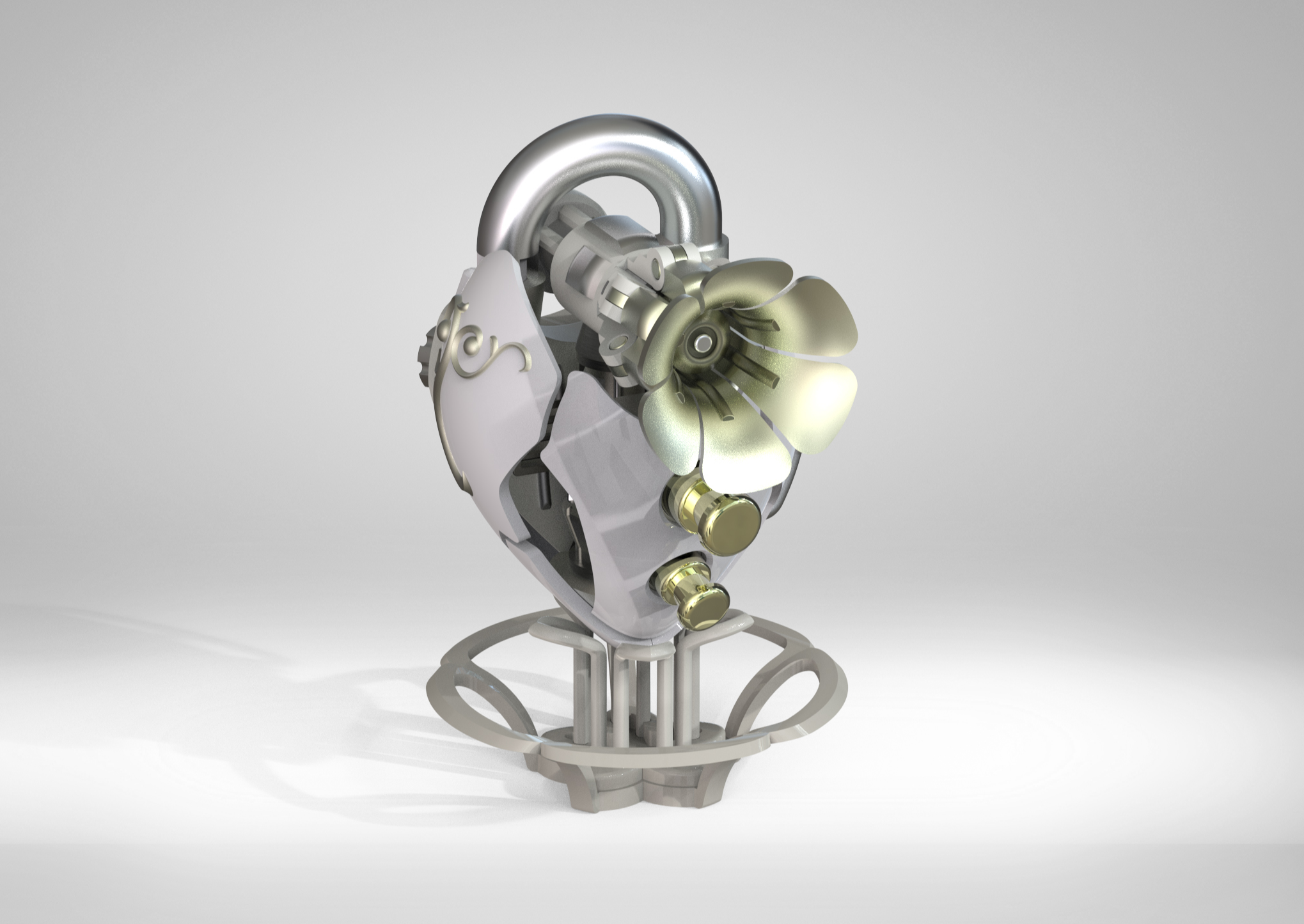

베이스를 올려본 모습입니다. 베이스는 꽃 형상의 선 구조로 디자인했는데요, 기계적인 요소가 많이 들어간 심장이 너무 차가워 보이지 않도록 대비되는 따뜻한 자연적인 요소를 혼합해주고자 했습니다. 꽃의 느낌을 주는 나팔과도 디자인 테마가 연결되는 것 같아 나쁘지 않은 것 같습니다.

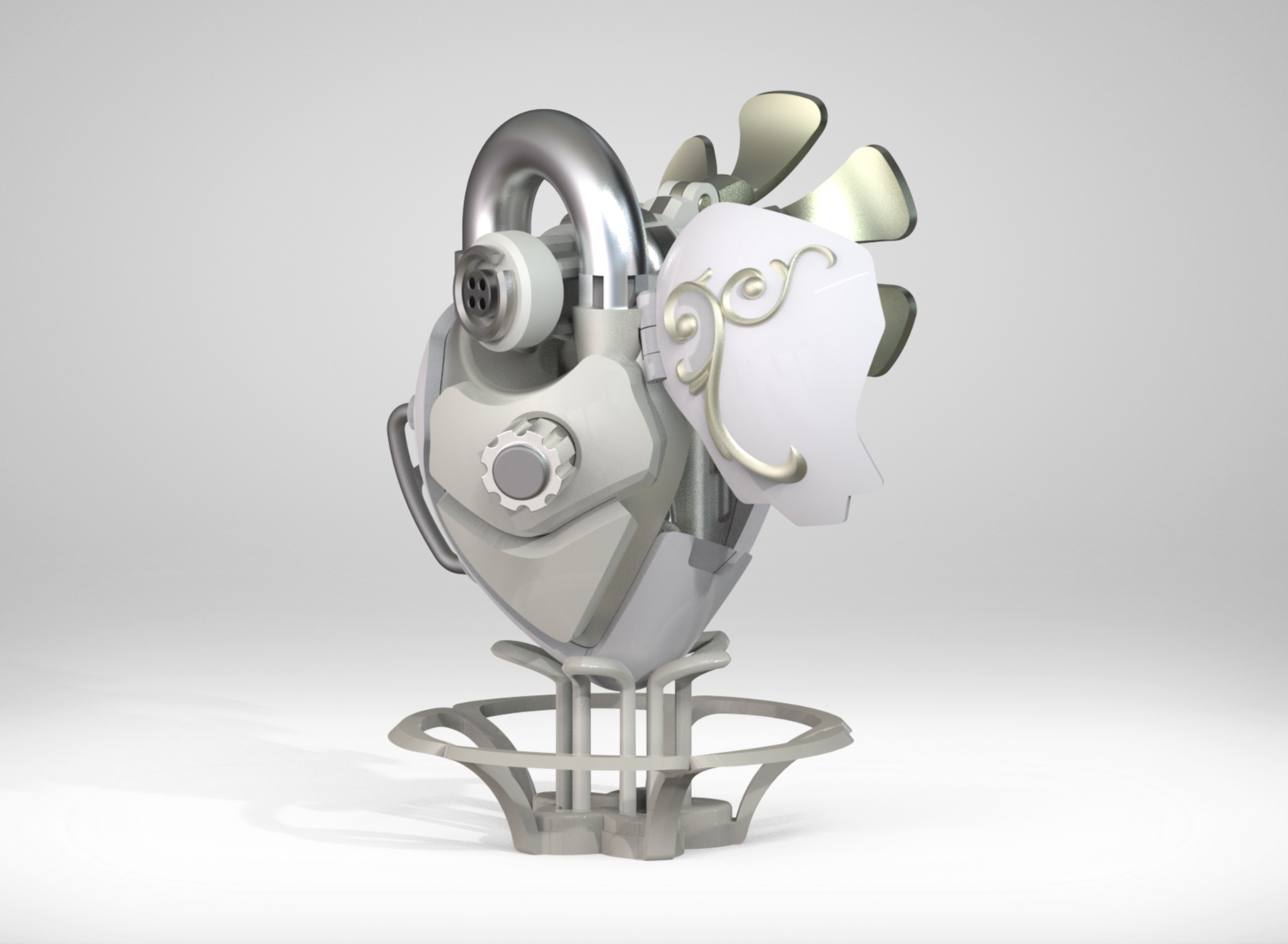

드디어 기믹 파트입니다. 가장 큰 특징은 외장의 개폐와 나팔의 확장입니다. 외장의 안쪽면에 기계적인 요소를 넣어준 것과 복잡한 엔진을 내장 파츠에 숨겨놓은 것 그리고 내장에 엔진과 어울리는 기계 디테일을 넣어준 것 모두 외장이 열려서 자세히 보여줄 수 있기 때문이었습니다. 외장이 닫혀있을 때는 나름의 깔끔한(?) 인상이지만 열었을 때는 상당한 디테일을 볼 수 있는 상반되는 뷰를 제공하는 재미있는 기믹을 디자인해봤습니다.

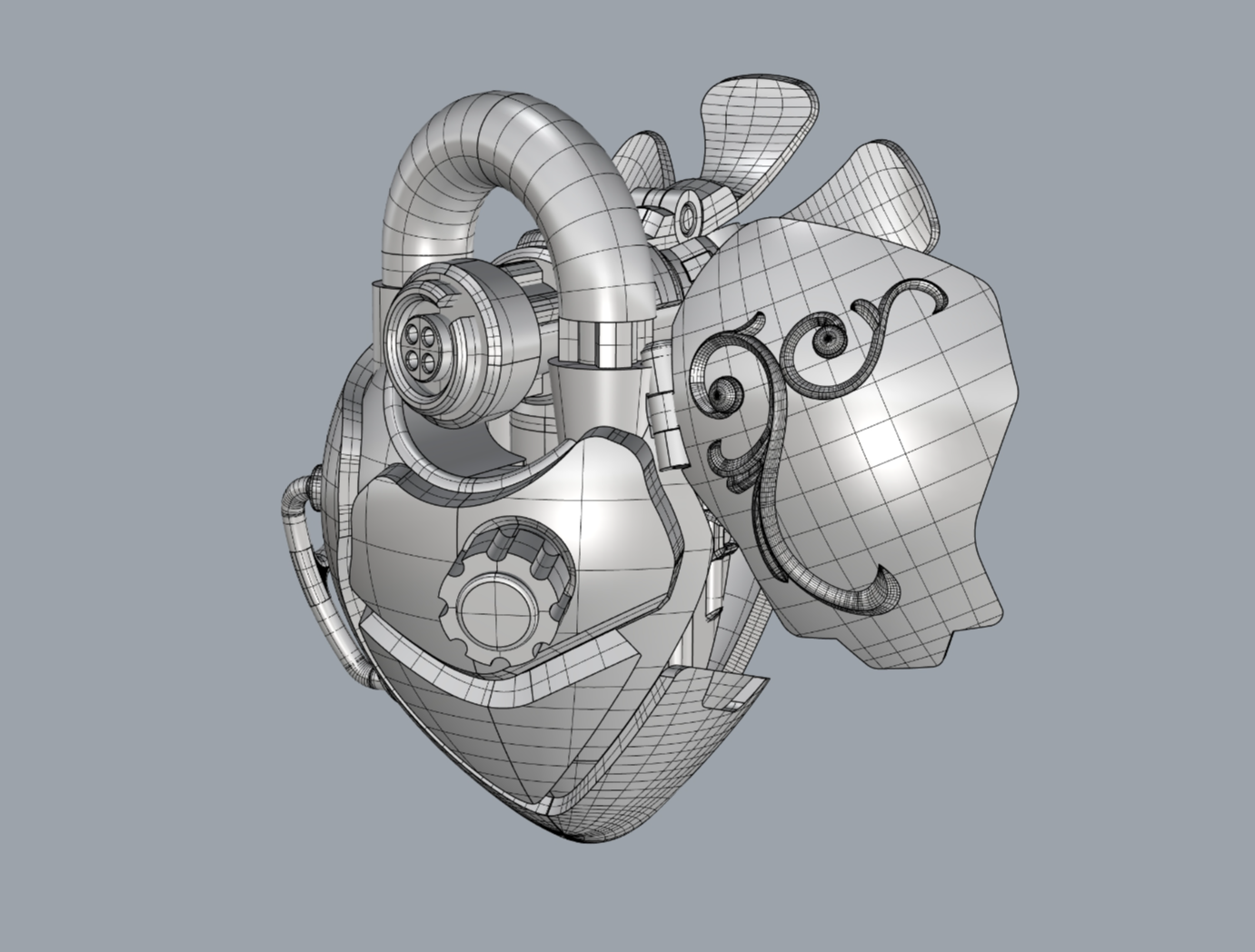

외장은 내장에 연결된 경첩과 결합되어 회전하며 열고 닫을 수 있습니다. 두 파츠는 별도의 핀을 통해 경첩에 고정해줬습니다.

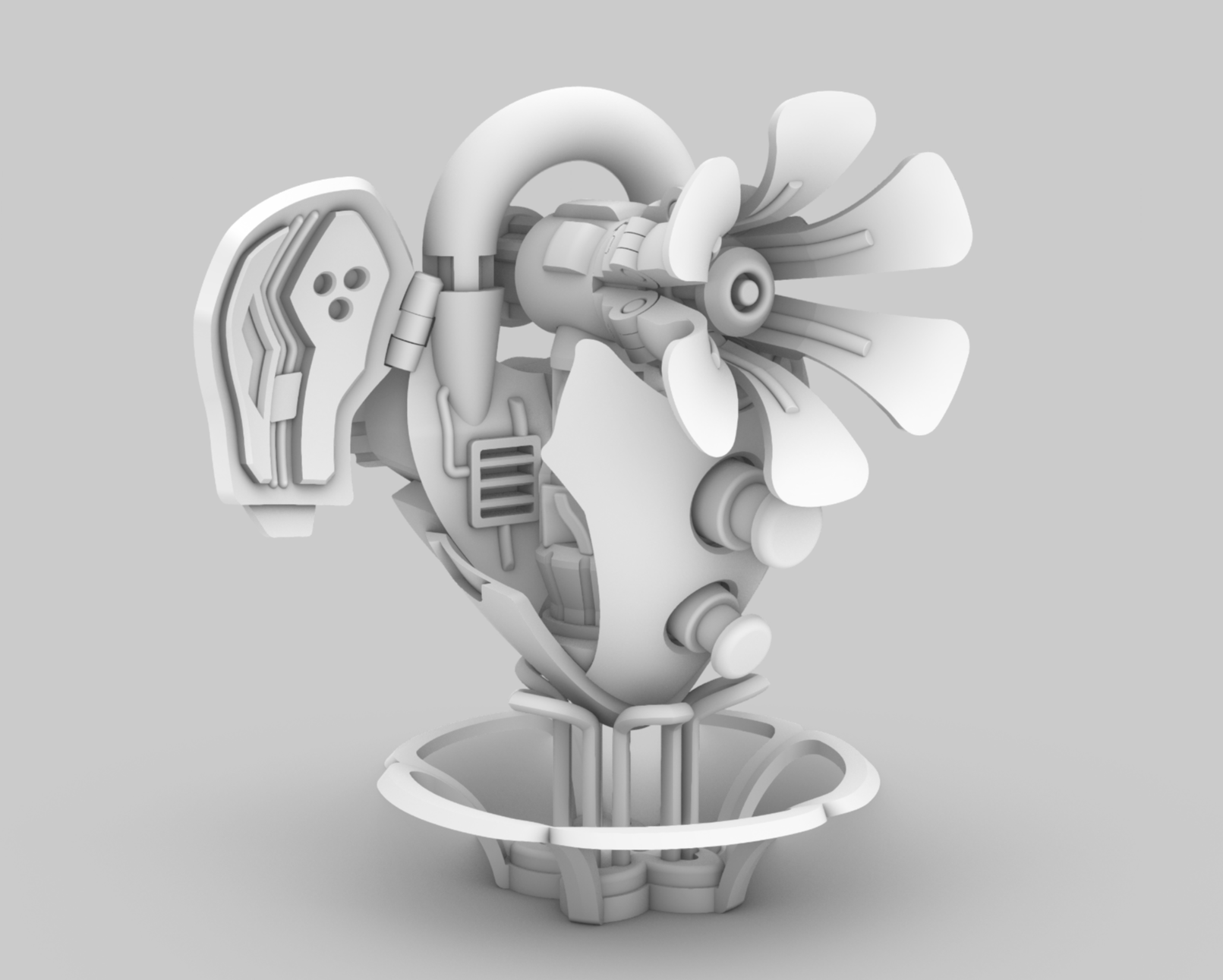

이어서 나팔은 후방의 관절 구조로 펼칠 수 있는데요, 엔진이 가동하면 발생하는 동력을 사용해 심장이 움직인다는 느낌을 주기 위한 기믹을 디자인했습니다. 이것으로 엔진의 존재 이유를 만들어줬고, 심장이 오브제가 아니라 무언가의 기능을 한다는 인상을 줄 수 있도록 했습니다.

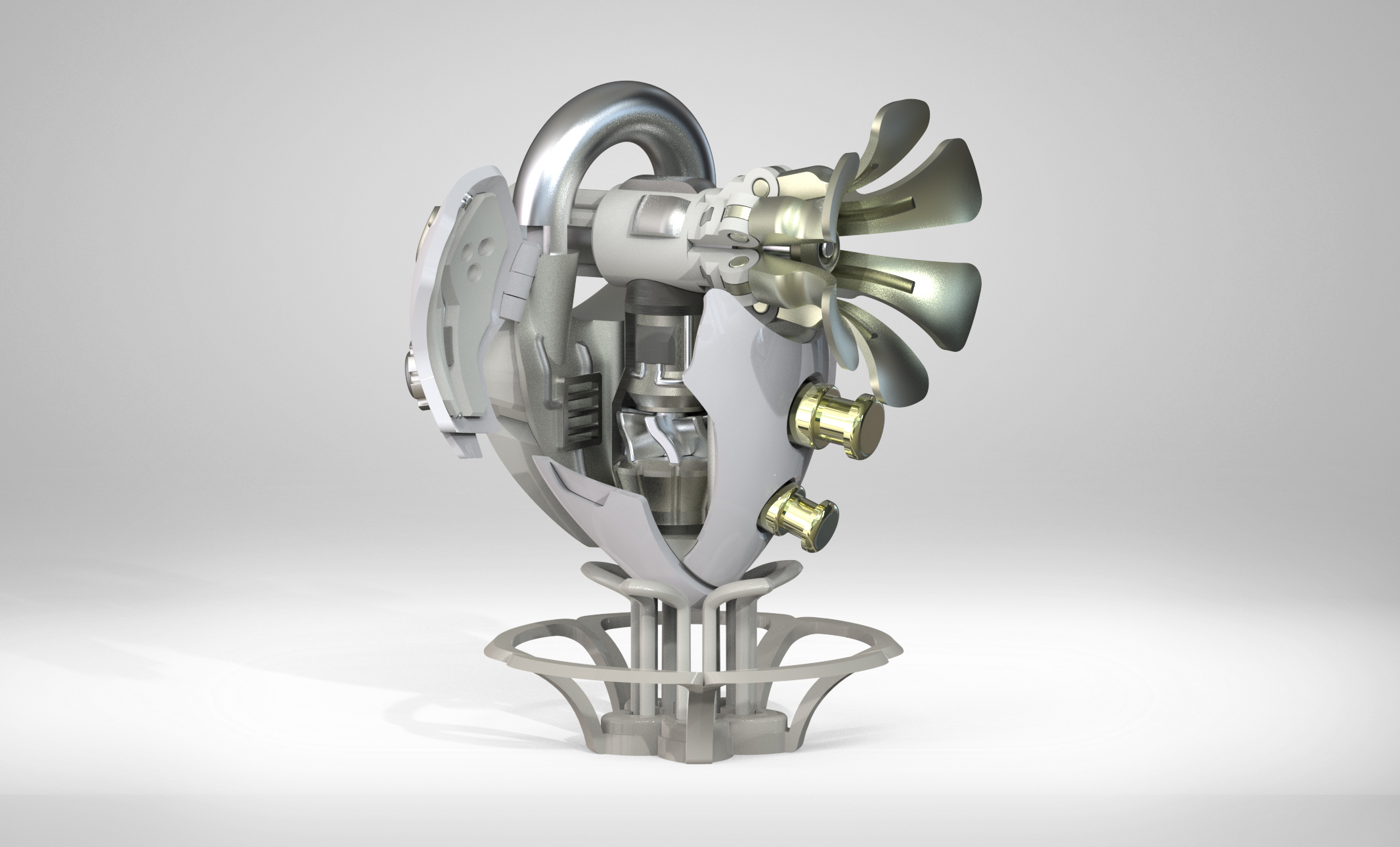

베이스에도 올려봤습니다. 이전과 비교하면 심장이 엄청나게 확장된 느낌이 드네요.

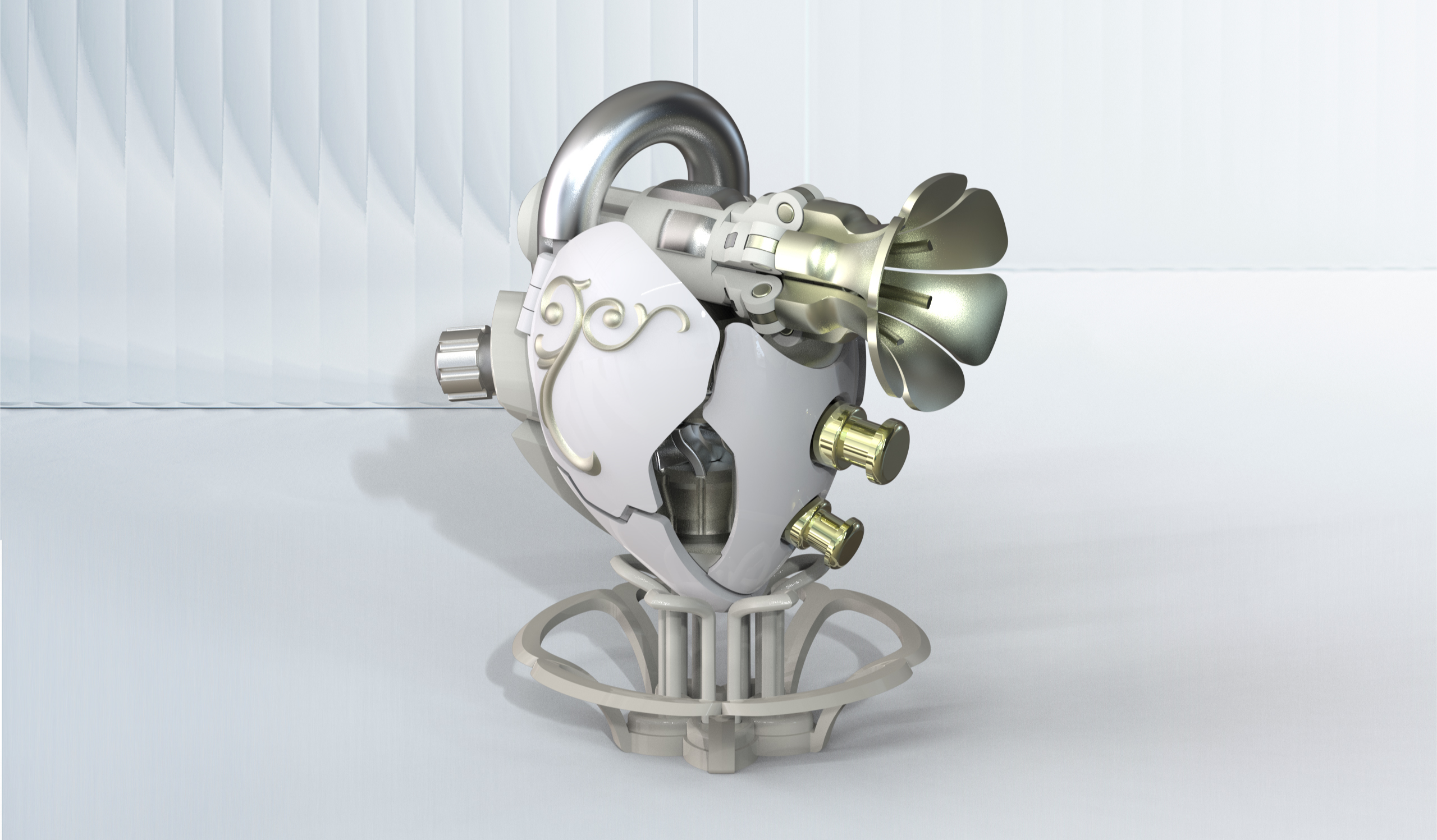

모델링 소개가 끝났으니 렌더링으로 넘어가겠습니다. 금속과 광택이 강한 플라스틱 재질을 주로 사용해서 기계의 특징을 살리면서도 웜톤의 색상을 사용해 너무 차갑지는 않게 해줬습니다.







심장을 열지 않아도 엔진의 일부를 볼 수 있게 외장의 일부를 비워냈었는데요, 렌더링을 통해서 색상과 질감을 구분하니 내부가 더 잘 보이네요.







나팔과 밸브는 실제 금관 악기와 턴테이블의 색상과 질감을 입혀 직관적인 인상을 주면서 무채색의 외장과 대비되는 색감으로 포인트로써 주목될 수 있게 했습니다.







나팔 기둥의 플러그는 질감 대비로 더 눈에 띌 수 있게 했고, 측면 외장의 다중 파이프도 외장과 대비되는 색상과 질감으로 효과적인 면 분할을 해줬습니다.







외장을 열고 나팔을 확장하니 스팀펑크 세계관의 아티팩트 같네요ㅎㅎ 내부의 엔진이 묵직하게 공간을 차지하고 있는 모습이 아주 마음에 듭니다.







조금 늦게 설명한 감이 있지만 열린 외장에 있는 장식은 아르누보 시대의 문양입니다. 스팀펑크 세계관의 시대적 배경과 아르누보 시대가 겹치기 때문에 자주 사용되기도 하고, 일단 제가 너무 좋아하기 때문에 저 문양을 가장 잘 보이는 곳에 넣어주고 싶었습니다ㅎㅎ





이렇게 모델링과 렌더링 파트가 끝이 났습니다. 구조가 복잡해서 보여드리고 싶은 부분도 많고 그만큼 많은 시간과 노력을 들였기 때문에 설명이 많아졌네요. 사실 자료를 정리하다보니 출력과 제작은 더 많은 내용이 있어 모델링 파트보다 길어질것 같습니다 ㅎㅎ.. 긴만큼 흥미로운 내용으로 돌아올테니 제작기도 잘 부탁드립니다. 감사합니다!
