[3D모델링] 오리지널 디자인_ Steampunk Heart _1



안녕하세요, 이번에도 지난 번과 마찬가지로 직접 디자인한 소재로 돌아왔습니다.

지금까지의 제작기를 통해서 출력의 스킬을 많이 올렸기 때문에 복잡한 조형과 설계를 담은 작품을 만들어보려고 합니다.





시작해보겠습니다~





이번 작품은 스팀펑크 테마의 기계 심장입니다. 심장은 저에게 의미있는 소재인데요, 심장을 변형한 형태의 디자인으로 앨범 자켓 제작을 맡으면서 공식적인 저의 첫번째 외주 작업이 되었었죠. 이번에는 심장에 스팀펑크, 악기의 키워드를 담아 기계적인 형태에 재미있는 기믹을 담아 3D로 모델링 해보려고 합니다. 또 심장의 형태는 자체적으로 원하는 포지션을 잡을 수 없기 때문에 베이스를 활용해 고정해줄 계획입니다.

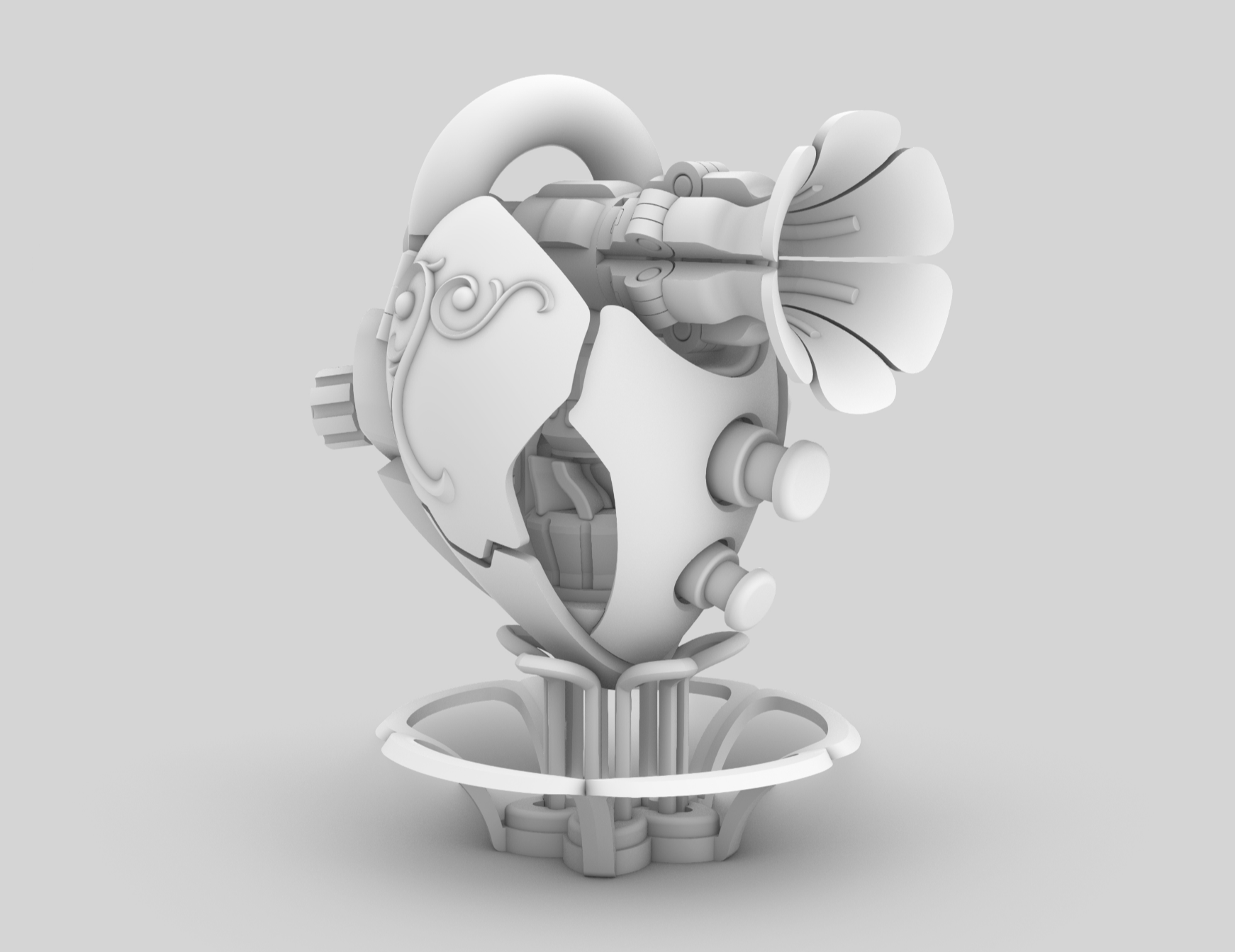

우선 완성된 모델링입니다. 스케치에서 모델링까지 한 컷만에 넘어왔지만 여기까지만 해도 많은 일이 있었는데요, 거의 모든 면이 곡면으로 이루어져 있고 축이 제각각이라 파츠들의 연결과 결합에 고생 좀 했습니다..허허허 그런데 이렇게 모델링 설명을 끝내면 제가 너무 슬프기도하고 그냥 봐도 요소가 상당히 많기 때문에 파트를 나누어 소개해드리겠습니다.

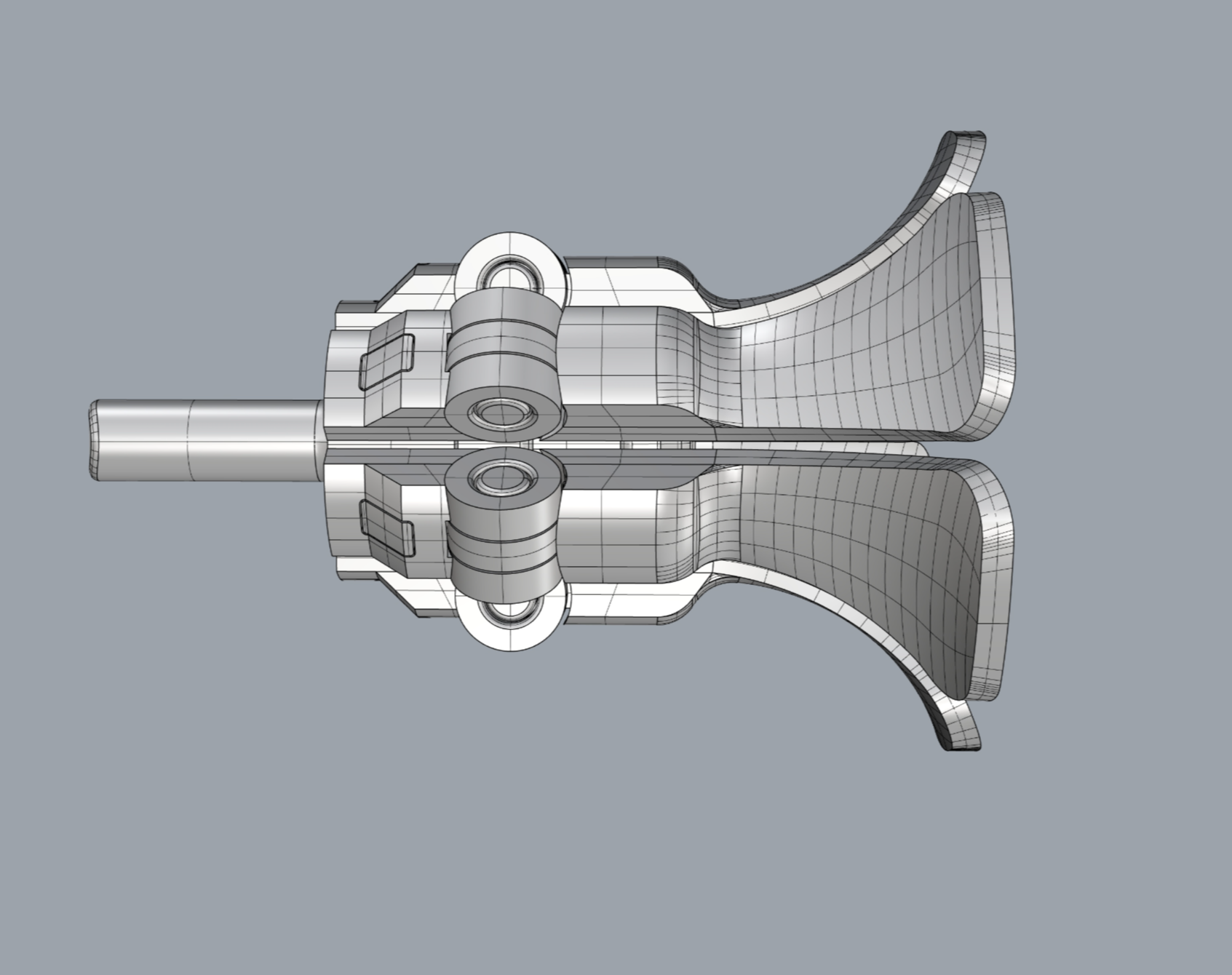

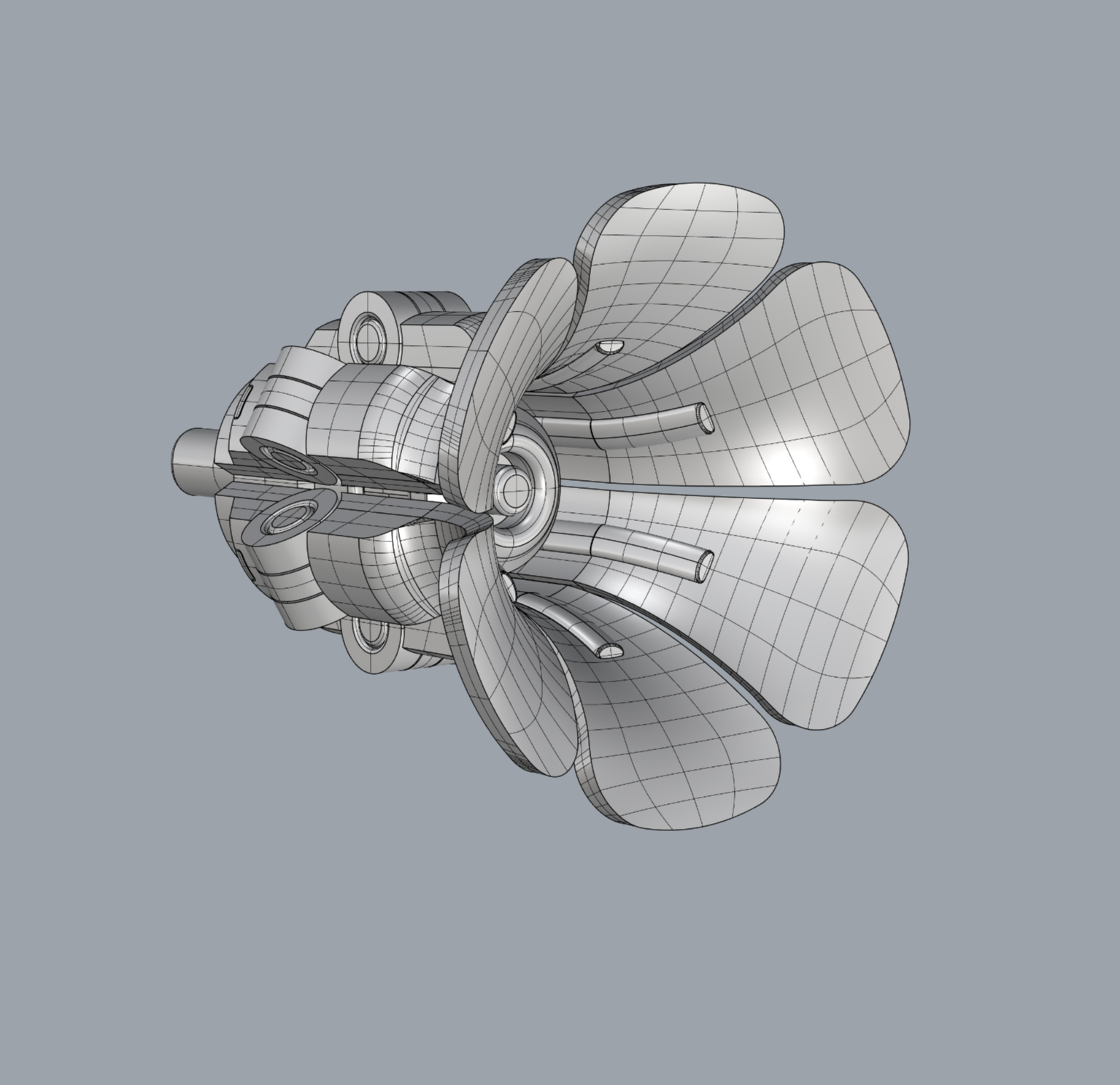

먼저 가장 눈에 띄는 나팔 파트입니다. 악기라는 키워드를 담은 만큼 대표적인 악기의 인상을 주려고 했습니다. 저는 악기라면 금관 악기의 나팔이나 과거 턴테이블의 나팔 부분이 떠오르는데요, 이러한 형태에서 착안하여 꽃입과 같은 형상의 나팔을 만들어줬습니다. 그런데 측면에서 보면 관절 구조가 보이고 나팔 형상은 이 관절에 연결되어 있습니다. 무엇인가 기능이 있겠죠? 이건 나중에 변형 과정에서 보여드리겠습니다ㅎㅎ





이어서 나팔이 연결되는 기둥 파트입니다. 기둥은 뒤에 나올 엔진 파트와 결합될 예정이기 때문에 이 구조에 설득력을 부여하기 위해 후면에 네 개의 홈이 있어 무언가를 연결할 수 있는 형상으로 동력을 공급하는 플러그의 형태로 디자인했습니다.

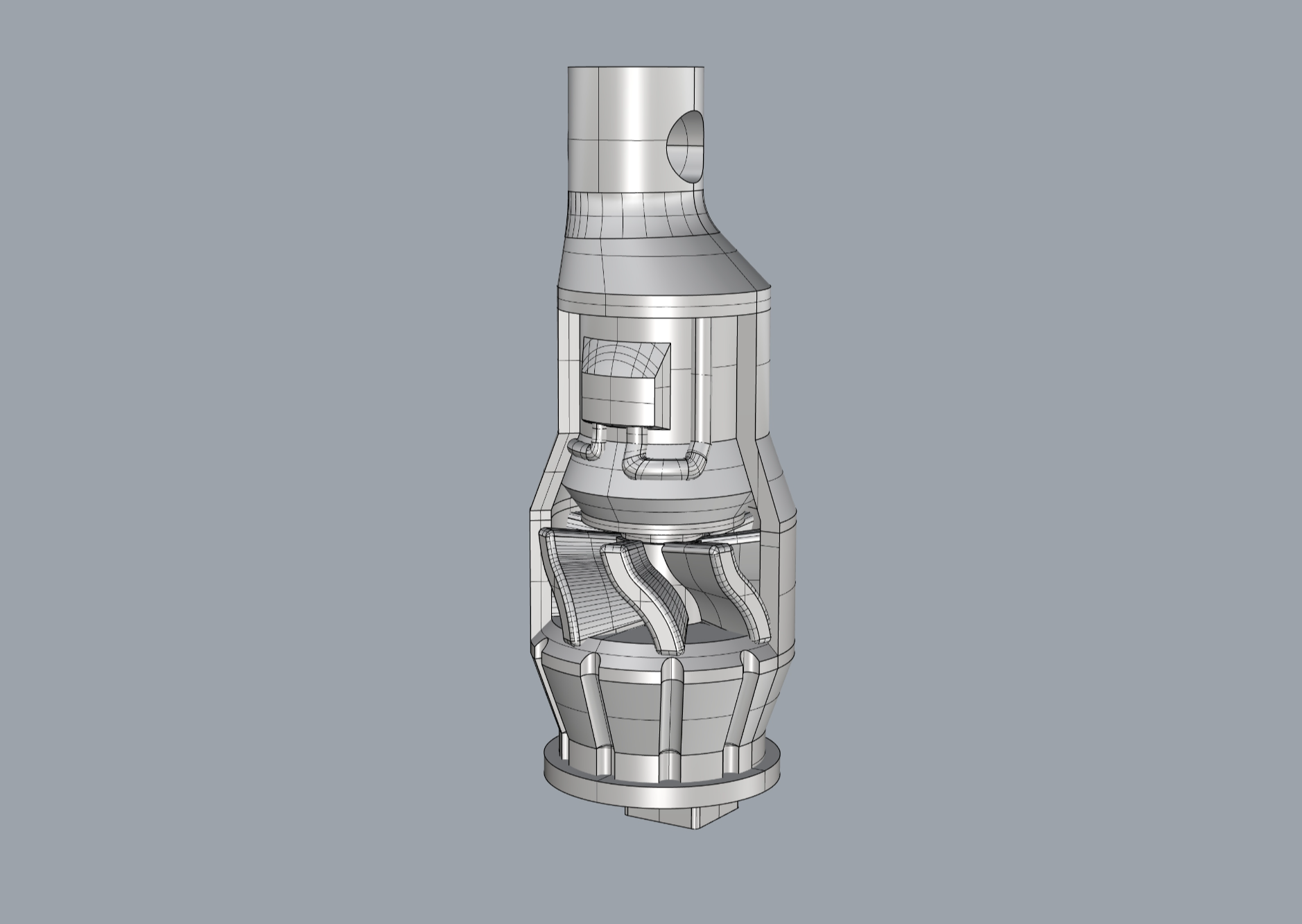

이어서 위의 기둥과 연결되는 엔진입니다. 큰 팬과 동력원을 전달하는 파이프 등의 요소로 엔진의 형태를 구성했습니다. 사실 엔진이라면 이러한 요소들이 드러나는 일은 없겠지만 디테일을 보여주기 위해서 일부를 잘라내어 내부가 투영되는 듯한 모습을 연출해봤습니다.

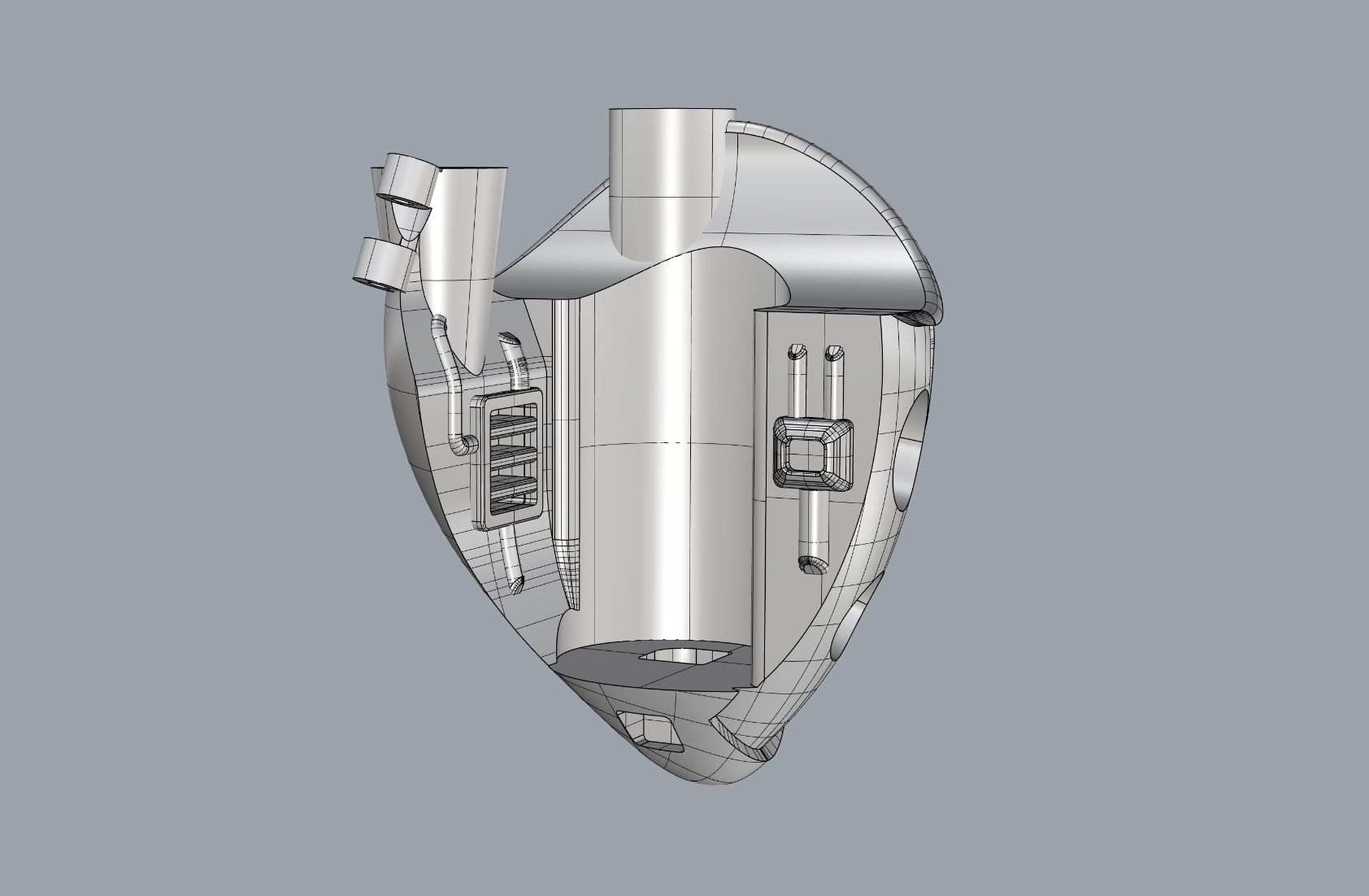

다음으로 모든 조립의 중심이 되는 내장(Interior) 파트입니다. 이 파트에 모든 외장과 엔진, 나팔이 결합될 예정입니다. 내부에는 기계 구조를 추가해 중심에 결합될 엔진과 내장(Interior)이 어우러질 수 있게 했습니다.

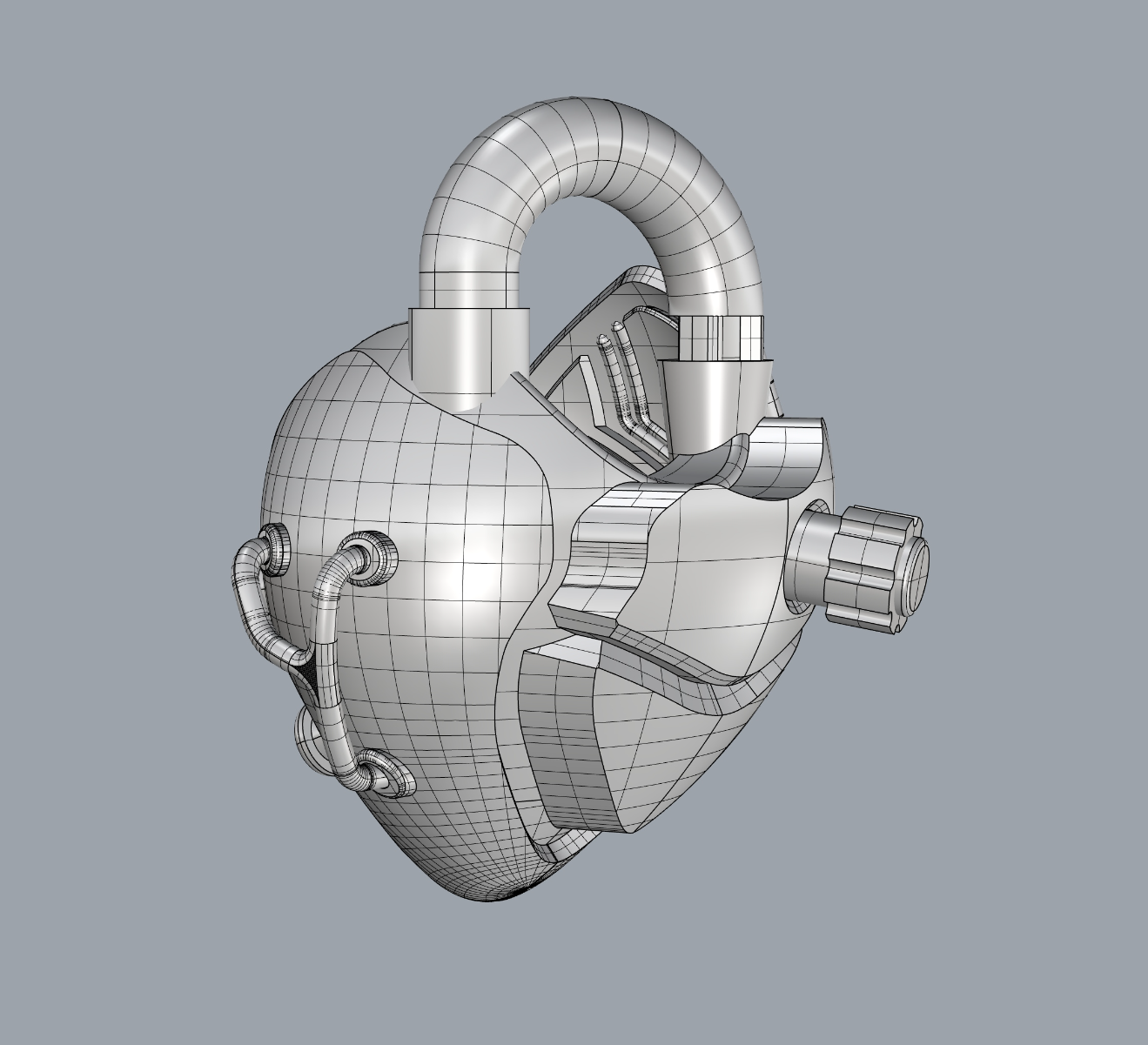

내장(Interior)에 외장(Exterior)를 결합한 모습입니다. 외장에는 추가적으로 결합되는 포인트 파츠들이 있는데요, 정면의 금관 악기의 인상을 주는 밸브와 후면의 톱니바퀴 형상의 밸브입니다. 이 요소들은 스팀펑크와 악기 키워드에 맞추면서 단조로운 외장의 곡면을 확장시키는 역할을 해주기 때문에 작지만 중요한 파트라고 볼 수 있습니다.







외장의 반대편에는 다중 파이프 구조를 넣어주었고 외장의 안쪽면에도 기계적인 요소를 추가했습니다. 안쪽은 잘 보이지 않는 곳이지만 디테일을 넣어준 이유가 있습니다. 이것 또한 후에 기믹 부분에서 설명드리겠습니다. 추가로 내장의 상단부에는 두꺼운 파이프를 꽂아 Z축을 확장시켜줌과 동시에 상단의 뻥 뚫린 내장의 마감을 해줬습니다.

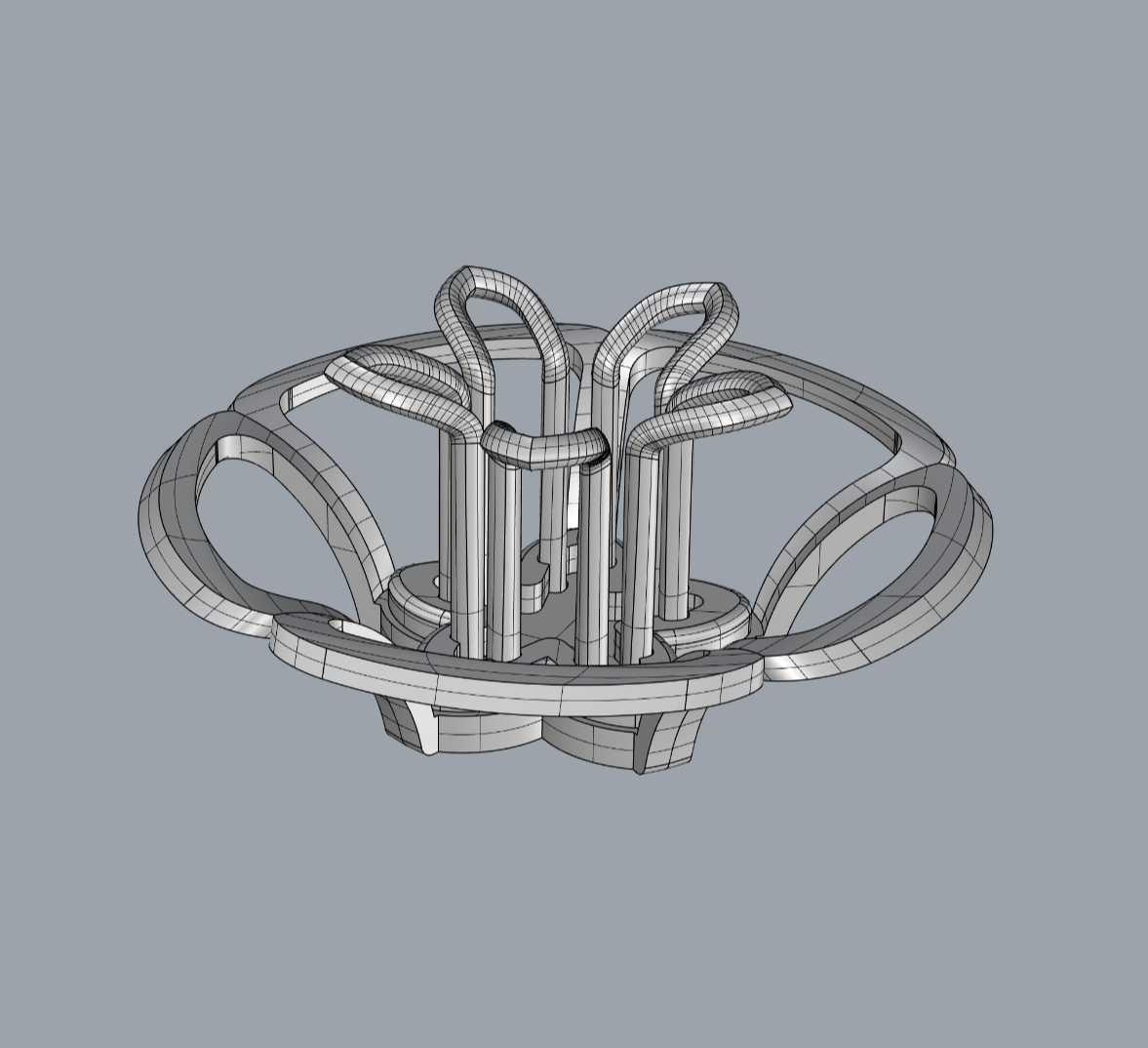

마지막으로 베이스입니다. 처음 스케치때는 꽃 형상의 면 구조였지만 심장의 외장도 면 구조로 이루어져있기 때문에 베이스는 선 구조로 변경했습니다. 면과 면이 닿는 것만큼 숨막히는 조합은 없기 때문이죠 허허.. 베이스는 심장과 완전한 결합이 가능한 형태는 아니기 때문에 출력시에 잘 올려놔야겠지만 우선은 디자인적으로 더 나은 구조를 선택했습니다.





이번 모델링은 소개할 요소가 많고 앞으로 보여드릴 기믹도 있기 때문에 두 편으로 나누어 올리게 됐습니다. 모델링 파트에서 나누는 것은 처음이네요. 하지만 그만큼 공들인 작업이라고 봐주시면 감사드리겠습니다ㅎㅎ 금방 다음편으로 돌아오겠습니다. 감사합니다!
